分布式电站电网接入系统

产品型号:

电网接入系统

产品描述:

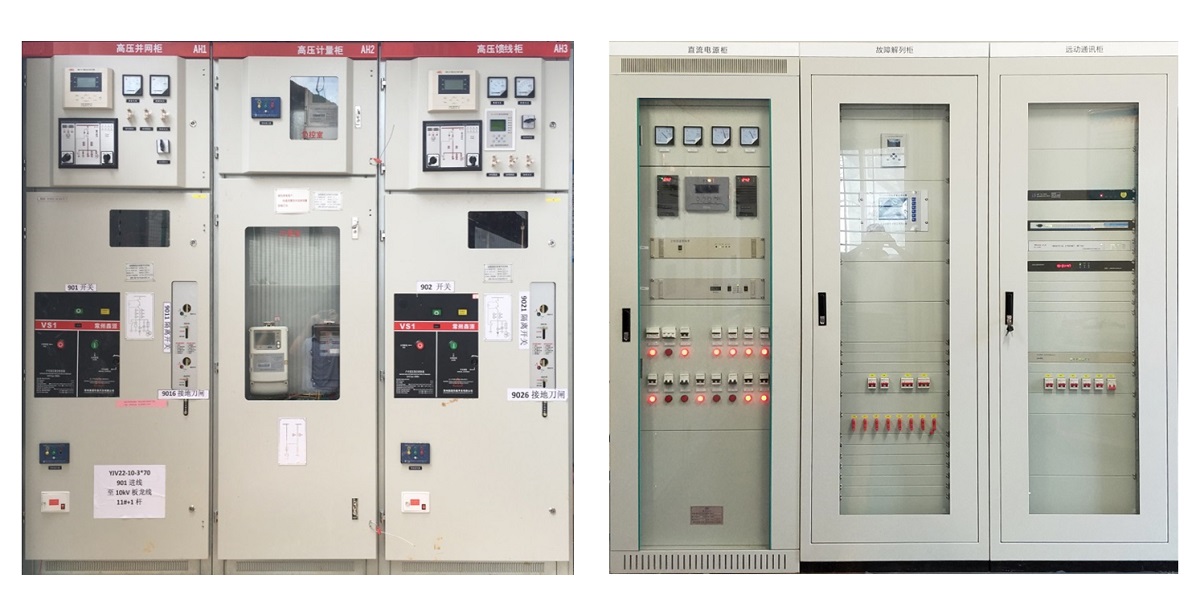

聚辉能源自主研发的分布式光伏电站电网接入系统,将成套一次开关设备和综合自动化系统进行集成,一次回路包含:进线柜、PT柜、计量柜、出线柜;二次控制回路包含:数据采集、电能质量

产品特点:

该系统严格按照国家电网分布式接入标准及地方电网要求设计,适用于10~35kV 电压等级并网的分布式光伏电站,满足不同地区电网调度的需求。


描述:

       聚辉能源自主研发的分布式光伏电站电网接入系统,将成套一次开关设备和综合自动化系统进行集成,一次回路包含:进线柜、PT柜、计量柜、出线柜;二次控制回路包含:数据采集、电能质量监测、故障解列,直流电源系统,数据调度等装置。系统利用计算机技术,设备通信和信号处理技术,实现对关键设备的自动监视、测量、控制、微机保护以及调度等功能。该系统严格按照国家电网分布式接入标准及地方电网要求设计,适用于10~35kV 电压等级并网的分布式光伏电站,满足不同地区电网调度的需求。

特点:

       标准集装箱外形,运输安装方便,占地面积小;

       集成本地监控单元,可以实时监测电站运行状态;

       集成成套一次开关设备、电能质量在线监测及数据存储功能;

       集成通讯及远动装置,多种模式可选,满足电网调度需求;

       无需单独建造户外房,即可将分布式电站快捷方便的接入电网;

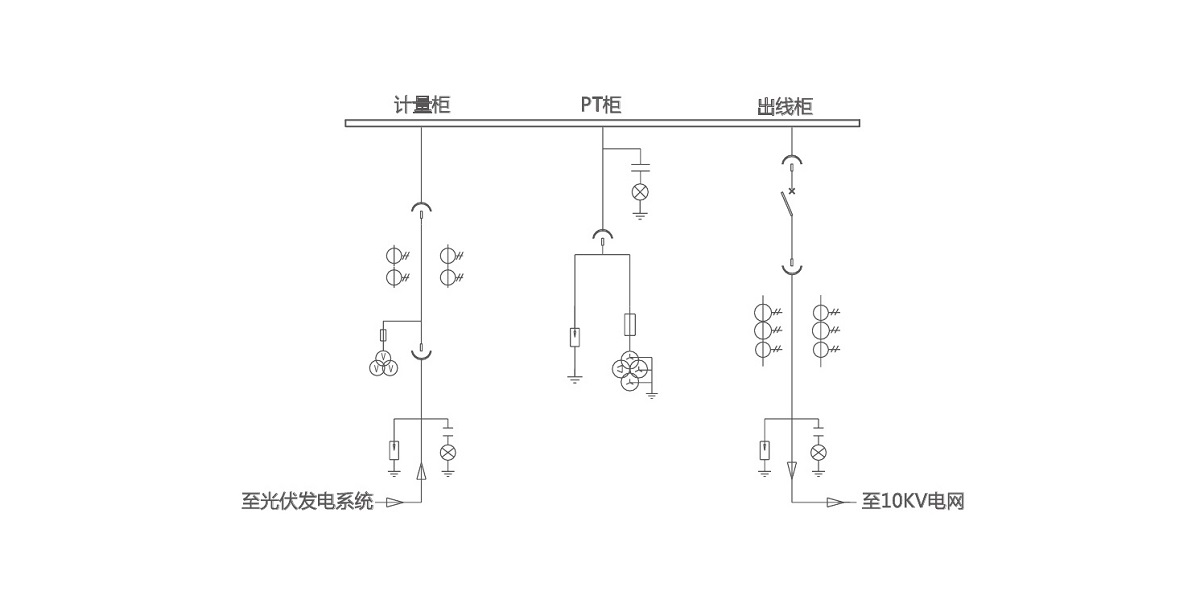

一次回路:

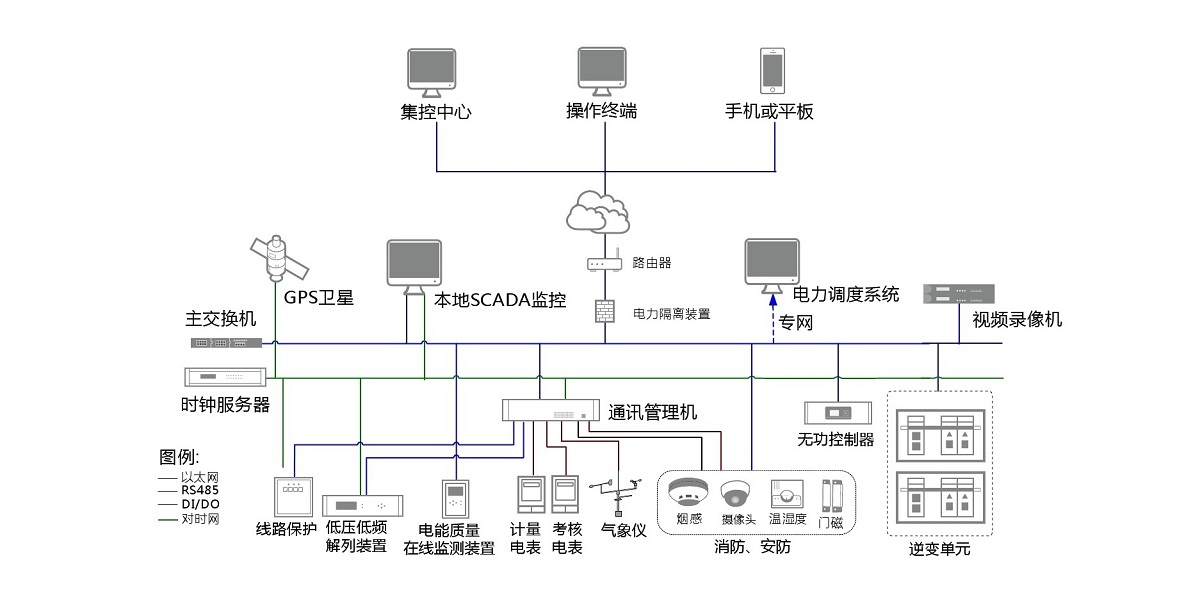

二次回路:

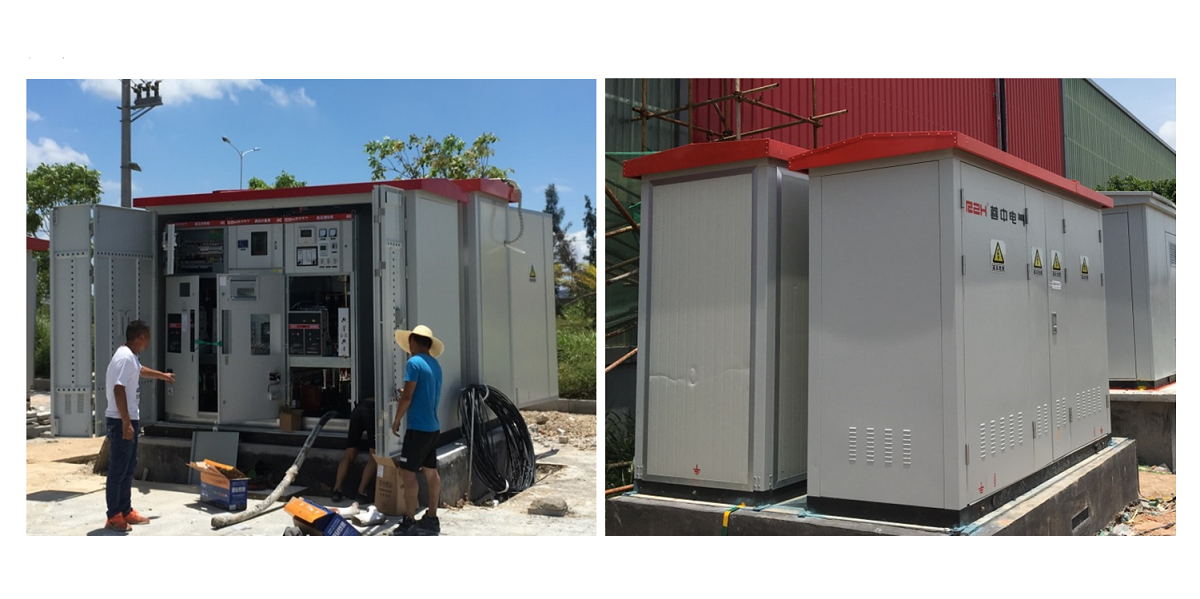

应用案例:

技术参数:


额定电压

10kV/35kV

接入容量

630A/1250A

            电能质量监测

A类,存储1年数据

保护及功能

                                                 故障解列、输出保护、电网调度、防孤岛保护(可选)

通讯协议

DLT645,Modbus,IEC 103/104,IEC 61850(可选)
